Все о виброплитах: классификация, устройство и правила выбора
Виброплиты представляют собой незаменимую строительную спецтехнику, предназначенную для уплотнения земляного полотна, различных насыпных материалов (песок, щебень, грунт), а также для качественной усадки тротуарной плитки. Благодаря компактности и мобильности, данные агрегаты позволяют эффективно выполнять задачи в стесненных условиях и на локальных объектах, где использование тяжелых катков невозможно.
Основное назначение виброплиты — искусственное повышение плотности основания. Техника выдавливает лишнюю влагу и воздушные прослойки, создавая монолитный и стабильный слой, способный выдерживать серьезные нагрузки без последующей деформации.
Где применяется данная техника
- Дорожное строительство, обустройство пешеходных зон
- Ландшафтный дизайн
- Подготовка подушек под фундаменты капитальных строений
- Прокладка инженерных сетей, ливневок и канализаций
- Ямочный ремонт и реконструкция изношенных дорог
- Формирование насыпей на объектах железнодорожной инфраструктуры
Разновидности виброплит
Классификация по типу силового агрегата
В зависимости от установленного двигателя, оборудование делится на три основных сегмента, каждый из которых подходит под специфические условия эксплуатации.
Бензиновые модели
считаются наиболее популярными благодаря своей автономности и маневренности. Они исправно запускаются в мороз и обладают достаточной мощностью для большинства задач. Низкий уровень шума (относительно дизелей) делает их комфортными для оператора, однако наличие выхлопных газов ограничивает их применение внутри закрытых помещений.
Дизельные агрегаты
отличаются повышенным ресурсом и экономичностью при длительной эксплуатации. Зачастую такие машины имеют внушительный вес, что позволяет уплотнять даже самые сложные слои. Некоторые модификации оснащаются системами дистанционного управления, что минимизирует вибрационное воздействие на человека. Из минусов — высокая шумность, большой вес и сложность при транспортировке.
Электрические модификации
— самые экологичные и легкие устройства. Они подходят для работы в закрытых цехах, подвалах или траншеях, так как полностью лишены токсичных выбросов. Электрические плиты не требуют закупки ГСМ и просты в обслуживании. Однако их мобильность ограничена длиной сетевого кабеля, а мощность обычно ниже, чем у топливных аналогов.
Прямоходные и реверсивные механизмы
По способу передвижения оборудование делят на:
Одноходовые (прямоходные), которые двигаются только в одном направлении. Чтобы пройти участок повторно, машину нужно разворачивать вручную, что неудобно в узких проходах.
Реверсивные оснащены механизмом смены хода, что позволяет им перемещаться вперед и назад. Это критически важно для тяжелых плит (от 150 кг) и при работе в траншеях, где разворот техники физически невозможен.
Принцип работы виброплиты
Конструкция агрегата продумана для обеспечения максимальной надежности:
- Рабочая плита (подошва) — массивное основание из литого чугуна или износостойкой стали, которое принимает на себя все удары.
- Двигатель — источник энергии, закрепленный на специальной раме через виброгасящие подушки.
- Эксцентрик (вибратор) — вал с децентрированным грузом. Именно его вращение создает центробежную силу, заставляющую плиту прыгать.
- Передача — чаще всего это ременной механизм, передающий вращение с вала двигателя на вибратор.
- Органы управления — рукоятка с рычагом газа и (в случае реверса) переключателем направления.
Дополнительные опции:
- Оросительная система (бак для воды) необходима, чтобы подошва не прилипала к горячему битуму.
- Полиуретановый мат защищает хрупкую плитку от раскалывания.
- Транспортировочные колеса облегчают перемещение тяжелой плиты по объекту.
Принцип действия основан на высокочастотных ударах по поверхности. При вращении эксцентрика возникают колебания, которые передаются на подошву. Подошва совершает серию сильных ударов. Под действием этой энергии частицы материала перераспределяются, заполняя все имеющиеся пустоты, что приводит к уплотнению слоя.
Как правильно подобрать виброплиту
Весовые категории и глубина уплотнения
Масса — это ключевой фактор, определяющий глубину проработки грунта:

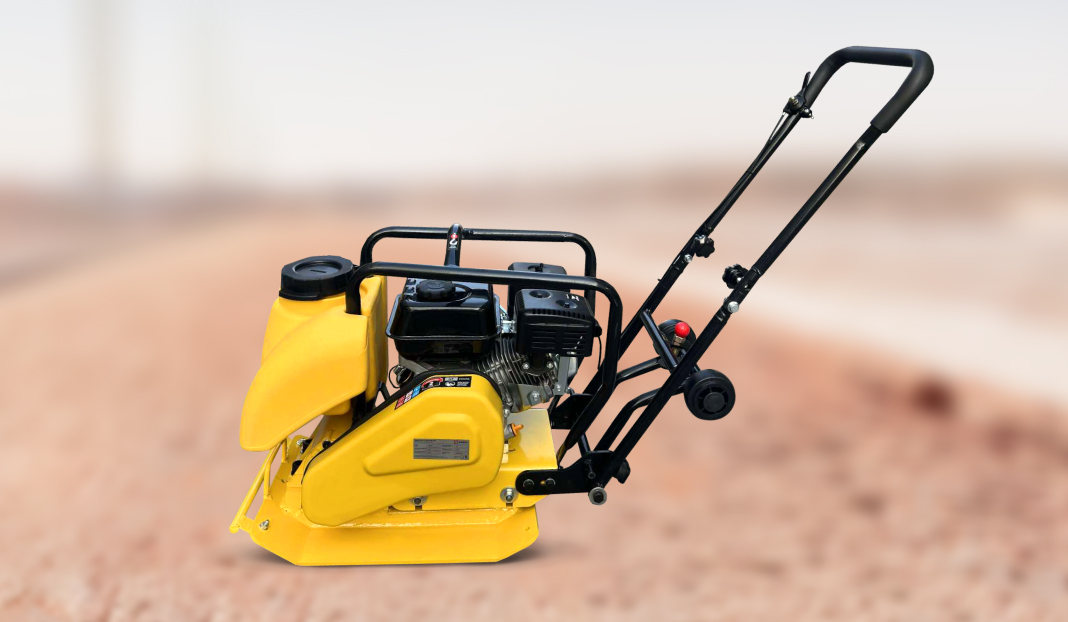

Легкие (до 75 кг)
оптимальны для ямочного ремонта, песка и садово-парковых дорожек. Глубина уплотнения — до 15 см.

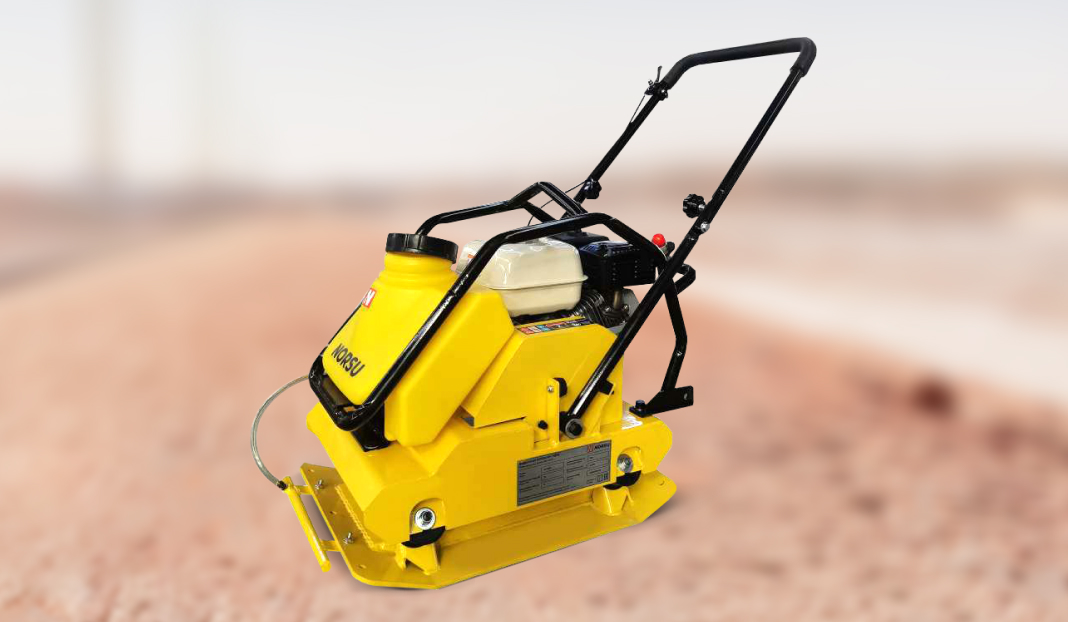

Универсальные (80-110 кг)
— самый востребованный класс. Подходят для асфальта, ландшафта и прокладки труб. Глубина уплотнения — до 20-25 см.

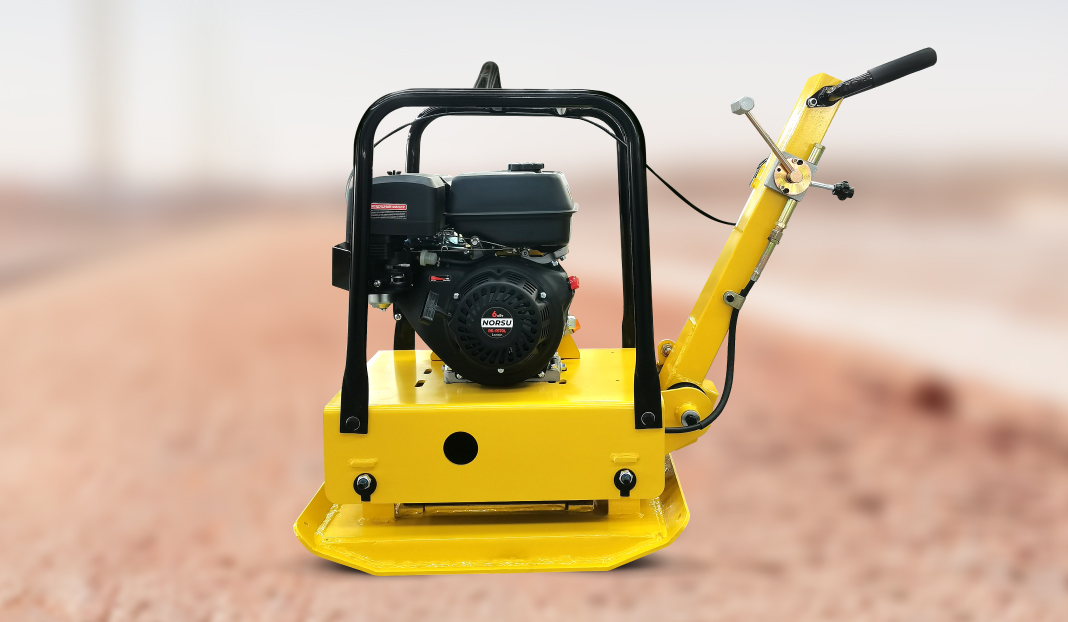

Среднетяжелые (140-220 кг)
используются для подготовки оснований дорог. Глубина уплотнения — до 30 см.

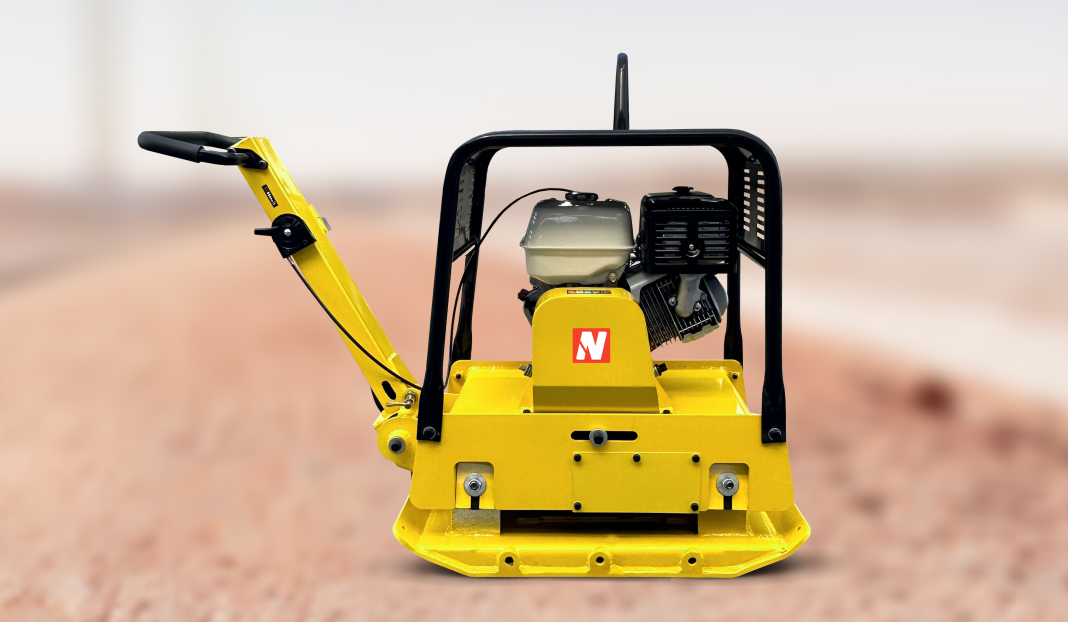

Тяжелые (от 250 кг)
— промышленные виброплиты для крупных объектов. Работают со щебнем и тяжелыми грунтами. Глубина уплотнения — до 90 см.
Сила двигателя напрямую влияет на легкость хода плиты. Маломощные движки (до 3 л.с.) характерны для электрических моделей. У бензиновых и дизельных этот показатель обычно выше. Стандарт для стройплощадки — 4-6 л.с., а на тяжелых плитах устанавливаются агрегаты мощностью от 10 л.с. и выше.
Работа с различными материалами
Для песка и супеси важна высокая частота вибрации. Вес подбирается исходя из толщины насыпи.
Здесь важно не переборщить. Слишком тяжелая плита (более 90 кг) просто раздавит материал. Обязательно использование полиуретанового коврика, который служит демпфером между сталью и камнем.
Главное требование — наличие системы смачивания подошвы. Без воды битум мгновенно прилипнет к металлу, и плита вырвет кусок свежего покрытия.
Коэффициент уплотнения — это показатель того, насколько уменьшился объем материала. Для песка нормой считается коэффициент 1.15. Стоит помнить, что за один проход невозможно достичь максимума — обычно требуется от 3 до 5 циклов по одному и тому же месту.
Размеры подошвы
Размеры подошвы виброплит варьируются от 495×325 до 900×670 в зависимости от модели. Геометрия основания напрямую влияет на маневренность и производительность оборудования. Выбирать ширину следует исходя из специфики объекта: для работы в стесненных условиях (траншеи, вдоль фундаментов) необходимы плиты с узким основанием, а для повышения эффективности обработки больших, открытых площадей целесообразно применять модели с увеличенной шириной захвата.
Важно учитывать, что эффективность уплотнения виброплитой определяется сочетанием ее массы и площади рабочей подошвы. Увеличение массы повышает энергию воздействия на грунт и способствует более глубокому уплотнению, тогда как площадь основания влияет на распределение давления и производительность при работе на площадке. Модели с большей площадью подошвы позволяют быстрее обрабатывать большие поверхности, но создают меньшее удельное давление на грунт.
Чем заменить виброплиту? Доступные альтернативы
Если использование виброплиты невозможно или нецелесообразно, применяются альтернативные способы уплотнения грунта. Выбор зависит от площади работ, типа грунта и требуемой глубины уплотнения. На открытых участках с большой площадью виброплита остается наиболее эффективным решением за счет широкой подошвы и высокой производительности. Однако в стесненных условиях, при локальных работах или ограниченном бюджете используют вибротрамбовку или ручной тампер.
Виброплита
имеет большую площадь основания. Она работает быстрее на открытых пространствах, обеспечивая идеальную ровность поверхности.
Плюсы: высокая трамбующая способность (до 90 см в глубину за несколько проходов); равномерное уплотнение за счет вибрационного воздействия; стабильный результат независимо от физической силы оператора; возможность работы с разными типами грунта, включая сыпучие и смешанные основания.
Минусы: более высокая цена; необходимость технического обслуживания и использования топлива или электроэнергии в зависимости от модели.
Ручной тампер
— компактный ручной инструмент, предназначенный для точечного уплотнения. Он состоит из прочного вертикального металлического стержня, Т-образных рукояток для надежного захвата и плоской металлической подошвы для передачи ударного усилия. Эффективная глубина уплотнения этим инструментом ограничена и составляет не более 100 мм. Подходит для точечного уплотнения почвы в местах, недоступных для тяжелой техники.
Плюсы: низкая стоимость (можно сделать самостоятельно); компактность; автономность.
Минусы: небольшая глубина (до 10 см) и низкое качество уплотнения; большие трудозатраты; невозможность работать на больших площадях.
Вибротрамбовка (вибронога)
— специализированный инструмент с малой площадью подошвы и высокой энергией удара. За счет этого она эффективна при работе в траншеях, вокруг фундаментов и на узких участках. Оптимальная толщина уплотняемого слоя составляет до 150 мм, при послойной трамбовке достигается необходимая плотность основания.
Плюсы: высокая энергия удара, эффективное уплотнение в узких и труднодоступных местах, эффективно работает на связных и глинистых грунтах, чем виброплита.
Минусы: меньшая производительность на открытых площадях, чем у виброплиты; более узкая область применения; повышенная вибрационная нагрузка на оператора.
Заключение
Виброплита — это универсальное решение, которое закрывает большую часть задач по уплотнению в малом и среднем строительстве. Правильный выбор между бензиновым или дизельным приводом, а также точный расчет необходимого веса — залог того, что дорожное покрытие или фундамент прослужат десятилетия без просадок. При работе в специфических условиях всегда стоит рассматривать комбинацию виброплиты с вибротрамбовкой для достижения наилучшего технологического результата.
